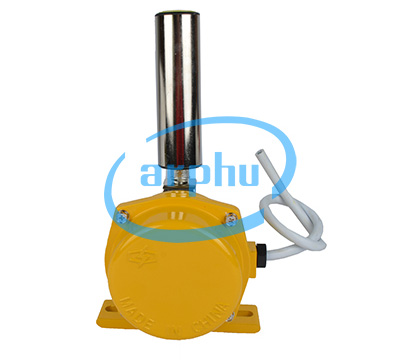

皮带摇摆开关（也称为皮带错位开关）用于在输送机运行时检查皮带错位，以避免物料流出，泄漏或溢出。

环境温度：-40 ℃ 至+60 ℃

相对温度：不大于90％

大气压：80〜110 Kpa

海拔：不超过2,000 M

可用时间：开关10000

绝缘电压：AC1000V，测试一分钟

工作准则

由于皮带未对准，皮带边缘带动皮带摇摆开关的垂直辊旋转并使其倾斜，如果倾斜超过一动作角度，则输出一个信号，如果倾斜超过第二动作角度，则输出另一组信号，两组输出信号表示警报或停止。输送机正常运行后，皮带摇摆开关的垂直辊自动恢复。

结构特征

1. 铝合金外壳强度高，重量轻，皮带开关外壳达到IP 67，可在环境下长时间使用。

2. 电击容量大，动作灵敏可靠。

用法和安装

将皮带摇摆开关固定在机架上，然后在输送机上进行焊接，带有皮带的垂直辊轴成90° ，垂直辊与皮带边缘之间的距离为50至100 mm。皮带边缘在皮带摇摆开关的1/3垂直卷的位置，每50米需要安装一对皮带摇摆开关。

连接电缆

皮带摇摆开关配有四芯电缆，并标有1号，2号，3号和4号电缆。1号和2号为常开触点，3号和4号为常闭触点，如果两个常开和两个常闭，请在订购前告知。
